همه چیز درباره ی توربو شارژر


اگر علاقه‌مند به حوزه‌ی خودرو باشید، با بررسی مشخصات خودروها در طول سال‌های اخیر درخواهید یافت که پیشرانه‌ها هرروز عملکرد بهتری نسبت به گذشته دارند. در این مقاله به طور کامل توربو شارژر را برای شما مورد بررسی قرار خواهیم داد، با کاربلد همراه باشید

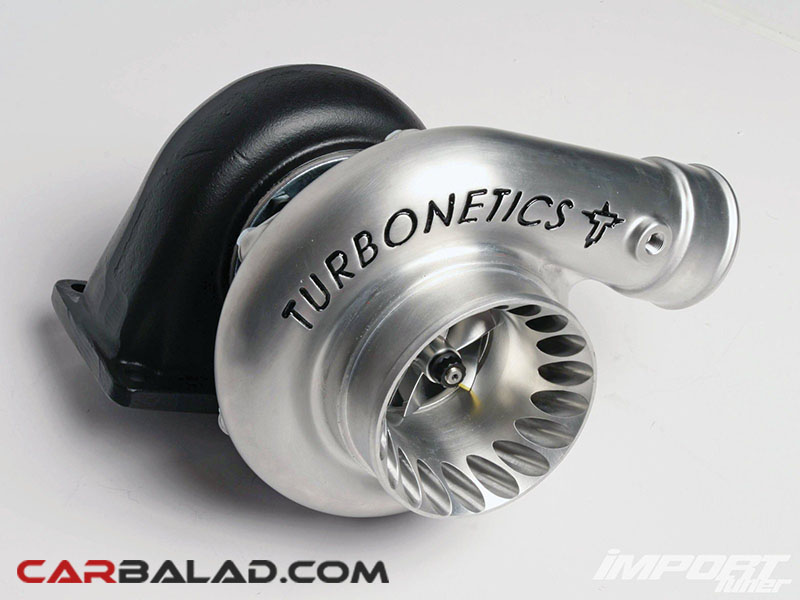

Turbocharger_Carbalad_1



وظیفه توربو شارژ دمیدن هوا با فشار به داخل سیلندر می باشد توربوشارژ با این کار در خروج دود کمک کرده در ضمن توربوشارژ با این کار هوای بیشتری به داخل سیلندر تزریق می کند این کار توربوشارژ باعث بهتر پر کردن سیلندر خواهد شد و راندمان موتور افزایش می یابد.

تامین هوای بیشتر در واقع مهیا ساختن اکسیژن بیشتر برای انجام احتراق بوده و این امر سبب احتراق بهتر سوخت در محفظه احتراق و در نهایت قدرت بیشتر موتور خواهد بود .
در موتورهای دیزل دو زمانه از یک دمنده به همین منظور استفاده می شود که قبلا شرح داده شد فشار هوای ارسالی توسط دمنده تنها اندکی از فشار جو (فشار اتمسفر) بیشتر است و بنابراین اثر توربو شارژ را ندارد، توربو شارژ نیروی خود را از دودهای خروجی موتور می گیرد.

تامین هوای موتور(توربوشارژ)


موتورهایی که توربو شارژ ندارد به عنوان موتورهای بدون توربو شارژ یا موتورهای معمولی یاد می شوند زیرا در این موتورها به علت حرکت پیستون در داخل سیلندر عمل مکش هوا به داخل سیلندرها انجام می شود به این ترتیب هوای داخل سیلندر با فشار جو تامین می گردد حتی در شرایط ایدال فشار هوای ورودی در داخل سیلندرها به فشار جو نمی رسد و در عمل به مقدار قابل توجهی کمتر از ان می باشد.
توربو شارژ جریان هوای ورودی به محفظه احتراق را تقویت نموده و باعث افزایش فشار ان به نسب دو برابر فشار جو می گردد این امر سبب افزایش قدرت خروجی و گشتاور موتور از 25 تا 40 درصد بسته به طراحی توربوشارژ و موتور می شود.



توربو شارژر


توربوشارژر شامل یک کمپرسور و یک توربین می باشد که هر دو روی شفت نصب شده اند و  توربین توسط گازهای خروجی حاصل از احتراق چرخانیده می شود به این ترتیب انرژی این گازها که در صورت نبودن توربوشارژ تلف می شد برای چرخانیدن کمپرسور استفاده می شود و هوای بیشتری برای سیلندرها موتور تامین می کند توربو شارژ دارای یک قسمت دوار (روتور) است که شامل یک شفت می باشد و یک سر ان توربین و سر دیگر ان یک کمپرسور نصب شده است این قسمت دوار داخل یک پوسته قرار گرفته که دارای دو محفظه یکی توربین و دیگری برای کمپرسور می باشد گازهای خروجی موتور مستقیما وارد محفظه توربین شده و توربین و در نتیجه کمپرسور را با سرعت بالایی به چرخش وا می دارند از هوا از مرکز محفظه کمپرسور مکیده شده و تحت فشار قرار گرفته و توسط نیروی گریز از مرکز که بواسطه سرعت بسیار بالای چرخش کمپرسور ناشی می شود به درون موتور رانده می شود به این ترتیب هوای بیشتری به داخل سیلندر ارسال می گردد اگر سوخت بیشتری به داخل سیلندرها تزریق شود انرژی گازهای خروجی نیزافزایش یافته و در نتیجه سرعت چرخش توربوشارژ نیز بالاتر می رود این امر سبب افزایش هوای تامین شده برای موتور می گردد .



اجزای توربوشارژ


اجزای توربو شارژ عبارتند از توربین در سمت راست و کمپرسور در سمت دیگر (بستگی به دید ) محور دوار در وسط حامل توربین و کمپرسور می باشد و از داخل دارای مجرایی است که در ان روغن به منظور روغنکاری و خنک کاری محور و یاتاقان جریان دارد پوسته محفظه توربین دارای پره های ثابت می باشد که به عنوان نازل های حلقوی عمل می کنند گازهای خروجی موتور رویپره های ثابت پوسته محفظه چرخیده و سپس با سرعت بسیار زیاد روی پره های توربین برخورد می نماید.



انواع توربو شارژ


همه توربو شارژ ها به یک طریق عمل می کنند اما چگونگی ورود گازهای خروجی به داخل توربین متفاوت می باشد سه نوع توربوشارژ وجود دارد این سه نوع عبارتند از نوع حلزونی ساده و نوع حلزونی با افزایش سرعت و نوع ضربانی.



توربوشارژ حلزونی ساده


این نوع توربوشارژ دارای یک معبر تنها می باشد که گازهای خروجی موتور را به چرخ توربین منتقل می کند حلزون یک معبر مارپیچ در درون پوسته محفظه توربین می باشد که مقطع ان ثابت نبوده و کاهش می یابد .
این تغییر به دلیل ثابت نگهداشتن سرعت گازهای خروجی هنگام عبور از طول حلزن می باشد گازهای خروجی به طور پیوسته از حلزون عبور کرده و وارد توربین می شوند گازها از میان پره های توربین عبور کرده و باعث چرخش توربین شده و سپس توربین را ترک و وارد اگزوز می شوند.
چرخ کمپرسور به همراه توربین روی یک شفت نصب شده است پره های کمپرسور دارای انحنا بوده و تحت تاثیر نیروی گریز از مرکز هوا را فشرده می سازد هوای فشرده شده با سرعت زیاد و فشار کم از لبه پره های کمپرسور جدا می شود هوا از دیفیوز عبور نموده وارد قسمت حلزونی پوسته کمپرسور می شود این امر سبب می گرد از انکه هوا مستقیما وارد محفظه احتراق شود
ان کاهش و فشار ان افزایش یابد.



توربوشارژ حلزونی با افزاینده سرعت


این نوع توربوشارژ دارای یک حلزون و یک افزاینده سرعت (پره های ثابت) یا دو حلزون و دو مجرا می باشد گازهای خروجی وارد منیفولد دود و از انجا وارد حلزونها شده اما بجای انکه مستقیما وارد چرخ توربین شوند از پره های ثابت روی پوسته توربین عبور نموده و با زاویه مناسب بسیار
زیاد و با انرژی بالاتر با پره های توربین برخورد می نماید سمت کمپرسور توربو شارژ همانطور که قبلا در نوع حلزونی توضیح داده شد عمل می کند.



توربوشارژ نوع ضربانی


استفاده از این نوع توربوشارژ یک منیفولد دود نوع ضربانی را طلب می کند زیرا از ضربات دودهای خروجی که از سیلندرها موتور خارج می شود استفاده می کند این امر سبب افزایش سرعت توربوشارژ می شود .
منیفولد نوع ضربانی دارای معبری از هر سیلندر می باشد که در انتها به دو کانال اصلی جداگانه تبدیل می شوند این دو کانال به دو کانال روی پوسته توربین می پیوندند منیفولد دارای مقطع نسبتا کوچکی می باشد تا از ضربات بهره بیشتری ببرد زیرا در منیفولد بزرگتر اتلاف بیشتر است شکل منیفولد به گونه ای طرح گشته تا از جریان گازهای ازاد نیز به خوبی گازهای توده ای استفاده کند در حین شتاب گیری این امر اجازه می دهد انرژی گازهای خروجی سریعا به توربین رسیده و شتاب موتور بهبود یابد .
برای بهره بردن بهتر از گازهای توده ای سیلندرها بطور یک در میان با توجه به ترتیب احتراق به یک کانال مرتبط گشته اند مثلا در یک موتور شش سیلندر که ترتیب احتراق 4-2-6-3-5-1 می باشد
سیلندرهای 1و2و3 به یک کانال و سیلندرهای 4و5و6 به کانال دیگر متصل می گردند به این ترتیب باعث می شود توده های دود بیشتر از هم جدا باشند و اثر بیشتری خواهد داشت.
